DL 型油壓式舉模器（滾輪型）
特色
DL型油壓式舉模器，以油壓方式舉模，有強力舉模能力，適合模具重量變化差異大時使用。
DL-22
| 型號 | 總長度 | 滾輪數 | 載模能力 | 油壓缸 (kg) | |
|---|---|---|---|---|---|
| 丁數 | 舉模力 | ||||
| DL-22-300 | 300 | 5 | 300 | 2 | 500 |
| DL-22-400 | 400 | 7 | 420 | 3 | 750 |
| DL-22-500 | 500 | 9 | 540 | 4 | 1000 |
| DL-22-600 | 600 | 11 | 660 | 5 | 1250 |
| DL-22-700 | 700 | 13 | 780 | 5 | 1250 |
| DL-22-800 | 800 | 15 | 900 | 6 | 1500 |

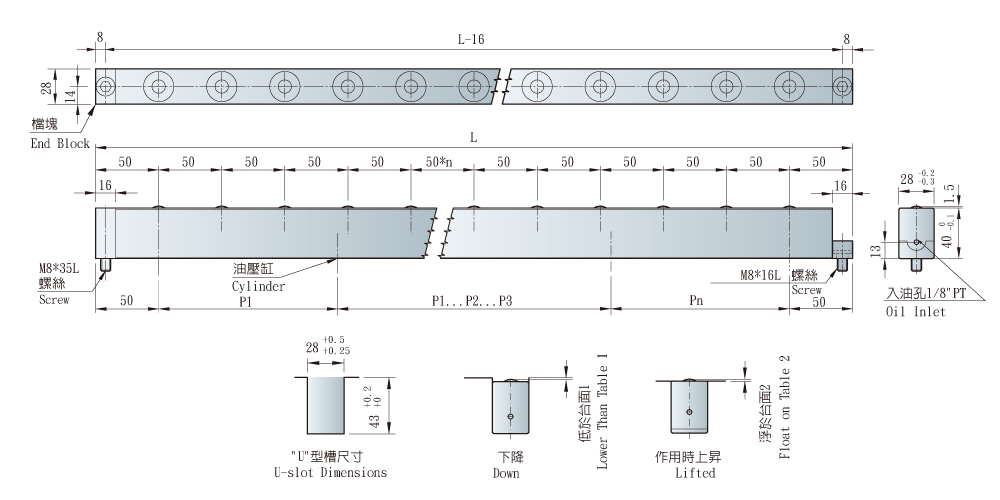

| 型號 | 油壓缸距離 (mm) | ||||
|---|---|---|---|---|---|
| P1 | P2 | P3 | P4 | P5 | |
| DL-22-300 | 200 | ||||
| DL-22-400 | 90 | 210 | |||
| DL-22-500 | 90 | 220 | 90 | ||
| DL-22-600 | 90 | 160 | 160 | 90 | |
| DL-22-700 | 90 | 210 | 210 | 90 | |
| DL-22-800 | 90 | 150 | 220 | 150 | 90 |
DL-28
| 型號 | 總長度 | 滾輪數 | 載模能力 | 油壓缸 (kg) | |
|---|---|---|---|---|---|
| 丁數 | 舉模力 | ||||
| DL-28-400 | 400 | 7 | 560 | 2 | 1000 |
| DL-28-500 | 500 | 9 | 720 | 3 | 1500 |
| DL-28-600 | 600 | 11 | 880 | 4 | 2000 |
| DL-28-700 | 700 | 13 | 1040 | 4 | 2000 |
| DL-28-800 | 800 | 15 | 1200 | 5 | 2500 |
| DL-28-900 | 900 | 17 | 1360 | 5 | 2500 |
| DL-28-1000 | 1000 | 19 | 1520 | 6 | 3000 |
| DL-28-1100 | 1100 | 21 | 1680 | 6 | 3000 |
| DL-28-1200 | 1200 | 23 | 1840 | 7 | 3500 |
| DL-28-1300 | 1300 | 25 | 2000 | 7 | 3500 |
| DL-28-1400 | 1400 | 27 | 2160 | 8 | 4000 |
| DL-28-1500 | 1500 | 29 | 2320 | 8 | 4000 |
| 型號 | 油壓缸距離 (mm) | ||||||
|---|---|---|---|---|---|---|---|
| P1 | P2 | P3 | P4 | P5 | P6 | P7 | |
| DL-28-400 | 300 | ||||||
| DL-28-500 | 90 | 310 | |||||
| DL-28-600 | 60 | 340 | 100 | ||||
| DL-28-700 | 100 | 350 | 150 | ||||
| DL-28-800 | 95 | 95 | 390 | 120 | |||
| DL-28-900 | 110 | 110 | 410 | 170 | |||
| DL-28-1000 | 110 | 110 | 420 | 130 | 130 | ||
| DL-28-1100 | 120 | 120 | 460 | 150 | 150 | ||
| DL-28-1200 | 100 | 150 | 150 | 200 | 200 | 300 | |
| DL-28-1300 | 150 | 150 | 300 | 300 | 150 | 150 | |
| DL-28-1400 | 100 | 100 | 150 | 150 | 200 | 250 | 350 |
| DL-28-1500 | 100 | 100 | 150 | 150 | 200 | 350 | 350 |
DL-50
| 型號 | 總長度 | 滾輪數 | 載模能力 | 油壓缸 (kg) | |
|---|---|---|---|---|---|
| 丁數 | 舉模力 | ||||
| DL-50-400 | 400 | 4 | 800 | 2 | 2200 |
| DL-50-500 | 500 | 5 | 1000 | 3 | 3300 |
| DL-50-600 | 600 | 6 | 1200 | 4 | 4400 |
| DL-50-700 | 700 | 7 | 1400 | 4 | 4400 |
| DL-50-800 | 800 | 8 | 1600 | 4 | 4400 |
| DL-50-900 | 900 | 9 | 1800 | 4 | 4400 |
| DL-50-1000 | 1000 | 10 | 2000 | 5 | 5500 |
| DL-50-1100 | 1100 | 11 | 2200 | 5 | 5500 |
| DL-50-1200 | 1200 | 23 | 4600 | 5 | 5500 |
| DL-50-1300 | 1300 | 25 | 5000 | 6 | 6600 |
| DL-50-1400 | 1400 | 27 | 5400 | 6 | 6600 |
| DL-50-1500 | 1500 | 29 | 5800 | 7 | 7700 |
| DL-50-1600 | 1600 | 31 | 6200 | 7 | 7700 |
| DL-50-1700 | 1700 | 33 | 6600 | 8 | 8800 |
| DL-50-1800 | 1800 | 35 | 7000 | 8 | 8800 |
| 型號 | 油壓缸距離 (mm) | ||||||
|---|---|---|---|---|---|---|---|
| P1 | P2 | P3 | P4 | P5 | P6 | P7 | |
| DL-50-400 | 280 | ||||||
| DL-50-500 | 90 | 290 | |||||
| DL-50-600 | 90 | 330 | 60 | ||||
| DL-50-700 | 140 | 340 | 100 | ||||
| DL-50-800 | 170 | 390 | 120 | ||||
| DL-50-900 | 210 | 400 | 170 | ||||
| DL-50-1000 | 125 | 125 | 410 | 220 | |||
| DL-50-1100 | 150 | 150 | 400 | 280 | |||
| DL-50-1200 | 150 | 150 | 400 | 380 | |||
| DL-50-1300 | 150 | 150 | 200 | 400 | 280 | ||
| DL-50-1400 | 150 | 150 | 200 | 400 | 380 | ||
| DL-50-1500 | 150 | 150 | 200 | 300 | 300 | 280 | |
| DL-50-1600 | 100 | 150 | 250 | 400 | 300 | 280 | |
| DL-50-1700 | 100 | 100 | 150 | 250 | 300 | 300 | 380 |
| DL-50-1800 | 100 | 100 | 150 | 250 | 300 | 300 | 480 |
