導入快速換模系統的好處
導入前
導入後
01
手動操作。
自動化。
02
在換模時，人力操作要花很長的時間鎖緊。
只需按操作板上的操作鈕。
03
鎖緊力道會因著不同的工作而有所差異。
鎖模力是一樣的。安全地增加。
04
現場人員花費很多精神，同時工安意外可能性增加。
只要透過操作板，現場人員不但可以節省人力，還能降低工安意外發生率。
05
螺絲鬆弛時沒有安全警示。
有安全警示功能，當有問題時，機台會自動停機。
系統規劃

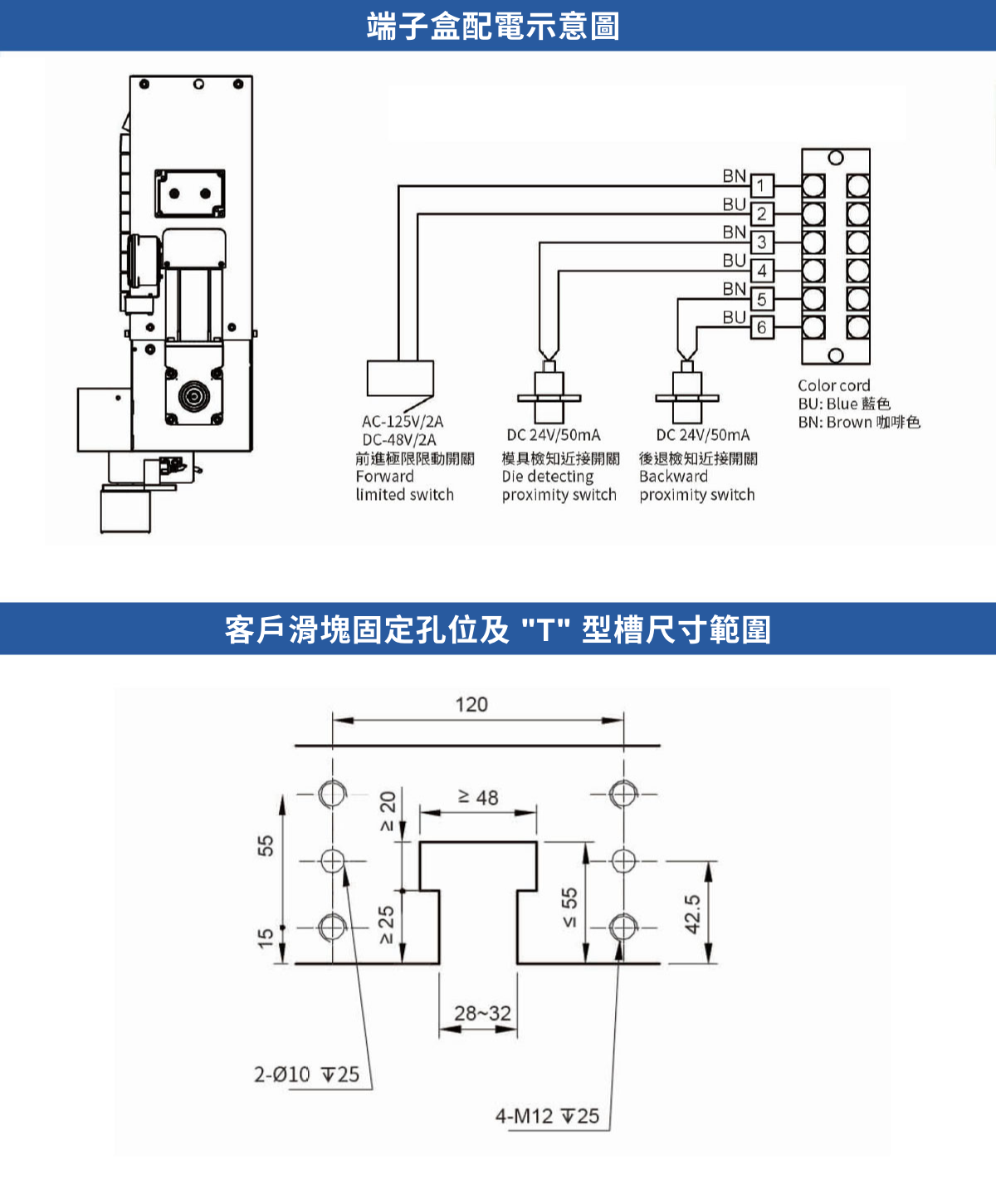

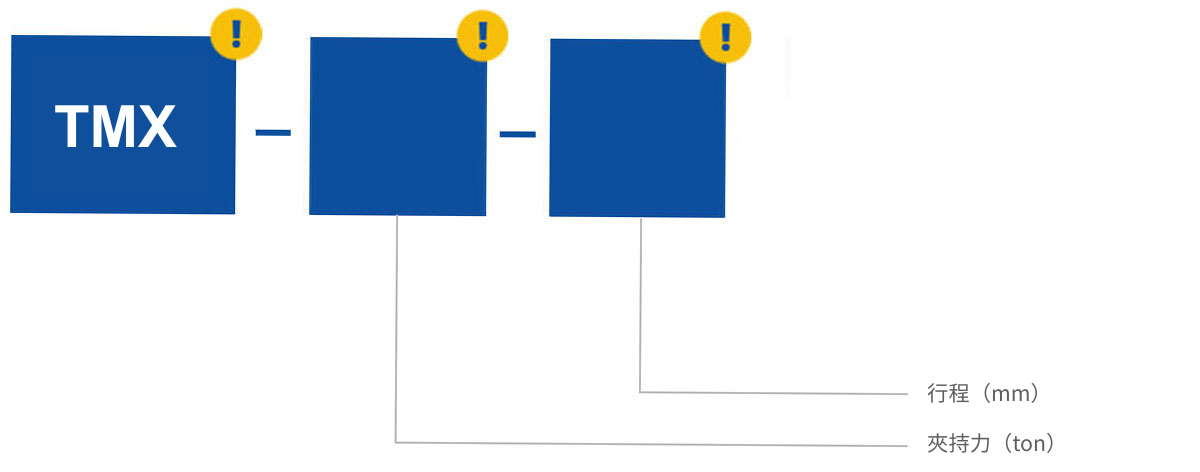

TAX 自走式夾模器
利用氣壓機構作動，使夾模器獨立進行夾持，適合大型油壓機上模使用。
| 夾模器 | F | N | P |
|---|---|---|---|
| TAX-4 | 68 | 68 | 24 |
| TAX-6 | 78 | 73 | 16 |
| TAX-10 | 98 | 79 | 6 |
利用氣壓作動使夾模器旋轉90度以油壓進行夾模動作。
| 耐壓 | 27.0MPa(275kgf/cm2) |
| 最大工作壓力 | 18.1MPa(185kgf/cm2) |
| 使用空氣壓力範圍 | 0.4~0.7(4~7kgf/cm2) |
| 使用溫度範圍 | -5~60°C |
| 使用油 | ISO VG32~VG56 |
| 型號 | 夾持力(於油壓 185kgf/cm2) | 所需油量(cc.) | A±1 | MIN.B | MIN.C |
|---|---|---|---|---|---|
| TR-6 | 6 | 32.5 | 40 | 75 | 25 |
| TR-10 | 10 | 52.5 | 50 | 95 | 30 |
| TR-16 | 16 | 84.0 | 60 | 110 | 35 |
| 型號 | D | E | F | G | J | K | M | N | PT | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TR-6 | 112 | 70 | M8*16 深 | M12*20 深 | 64 | 30 | 32 | 148 | 1/4 | 79 | 22 |
| TR-10 | 116 | 70 | M14*30 深 | M14*30 深 | 84 | 35 | 40 | 158 | 3/8 | 89 | 27 |
| TR-16 | 120 | 76 | M14*35 深 | M14*35 深 | 99 | 40 | 50 | 168 | 3/8 | 94 | 32 |
| 型號 | T | U | V | W | X | 質量 kg |
|---|---|---|---|---|---|---|
| TR-6 | 235 | 15 | 61 | 108 | 44 | 20 |
| TR-10 | 252 | 16 | 74 | 110 | 49 | 25 |
| TR-16 | 267 | 16 | 79 | 115 | 54 | 27 |
油壓驅動使夾模器擺開換上模具後，即擺入進行夾模。
| 耐壓 | 275kgf/cm2 |
| 最大工作壓力 | 185kgf/cm2 |
| 使用溫度範圍 | -5~60°C |
| 使用油 | ISO VG32~VG5656 |
| 限動開關型號 | Z-15G-Q-22B |
| 接點形式 | 單極雙役 |
| 電壓 | AC125V, 20A DC 30V, 6A6A |
| 型號 | A | B | C | D | E | F | G | BB | Z | J | K | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-4 | 94 | 27.5 | 95 | 22.5 | 50 | 28 | 28 | 52 | 115 | 28 | 16 | 230 |
| TS-10 | 129 | 34.5 | 110 | 25 | 60 | 36 | 30 | 60 | 129 | 32 | 20 | 280 |
| TS-16 | 168 | 35.5 | 150 | 25 | 100 | 44 | 35 | 68 | 168 | 38 | 20 | 348 |
| 型號 | N | O | P | Q | R | S | T | U | V | W | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TS-6 | 16 | 135 | 24° | 55 | 55 | 60.5 | 55 | 15.5 | 19.5 | 143.5 | 5 | 2.5 |
| TS-10 | 20 | 150 | 21° | 70 | 68 | 75 | 70 | 11 | 19 | 178 | 5 | 2.5 |
| TS-16 | 20 | 190 | 36° | 85 | 93 | 102.5 | 85 | 21 | 19 | 226 | 6 | 3 |
